Pasang Konektor RJ 45 Pada Kabel UTP .

Di Susun
Oleh Raden Indra Firmansyah
Mahasiswa Kurikulum dan Teknologi Pendidikan
Konsentrasi Teknologi Informasi dan Komunikasi
Universitas Pendidikan Indonesia


apa sih itu LAN ?
LAN adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil; seperti jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil.

Karakteristik LAN antara lain :
- Mempunyai pesat data yang lebih tinggi
- Meliputi wilayah geografi yang lebih sempit
- Tidak membutuhkan jalur telekomunikasi yang disewa dari operator telekomunikasi.

disini saya akan berbagi ilmu dalam ilmu komunikasi data .
saya akan berbagai bagaimana cara pemasangan kabel LAN..

adapun alat-alat yang di butuh kan dalam memasang kabel LAN
1.Kabel UTP ( Unshielded Twisted Pair )

)
2. Connector RJ 45

3.Crimp Tool

4.Tester Cable


Cara Pembuatannya :


Langkah Pertama : Potong kulit luar kabel yang membungkus 4 pasang kabel dengan crimp Tool dengan cara pegang kabel di sebelah kanan lalu pemotong di sebelah kiri putar crimp tool ke bawah lalu balikan lagi ke tempat semula

Langkah Kedua :

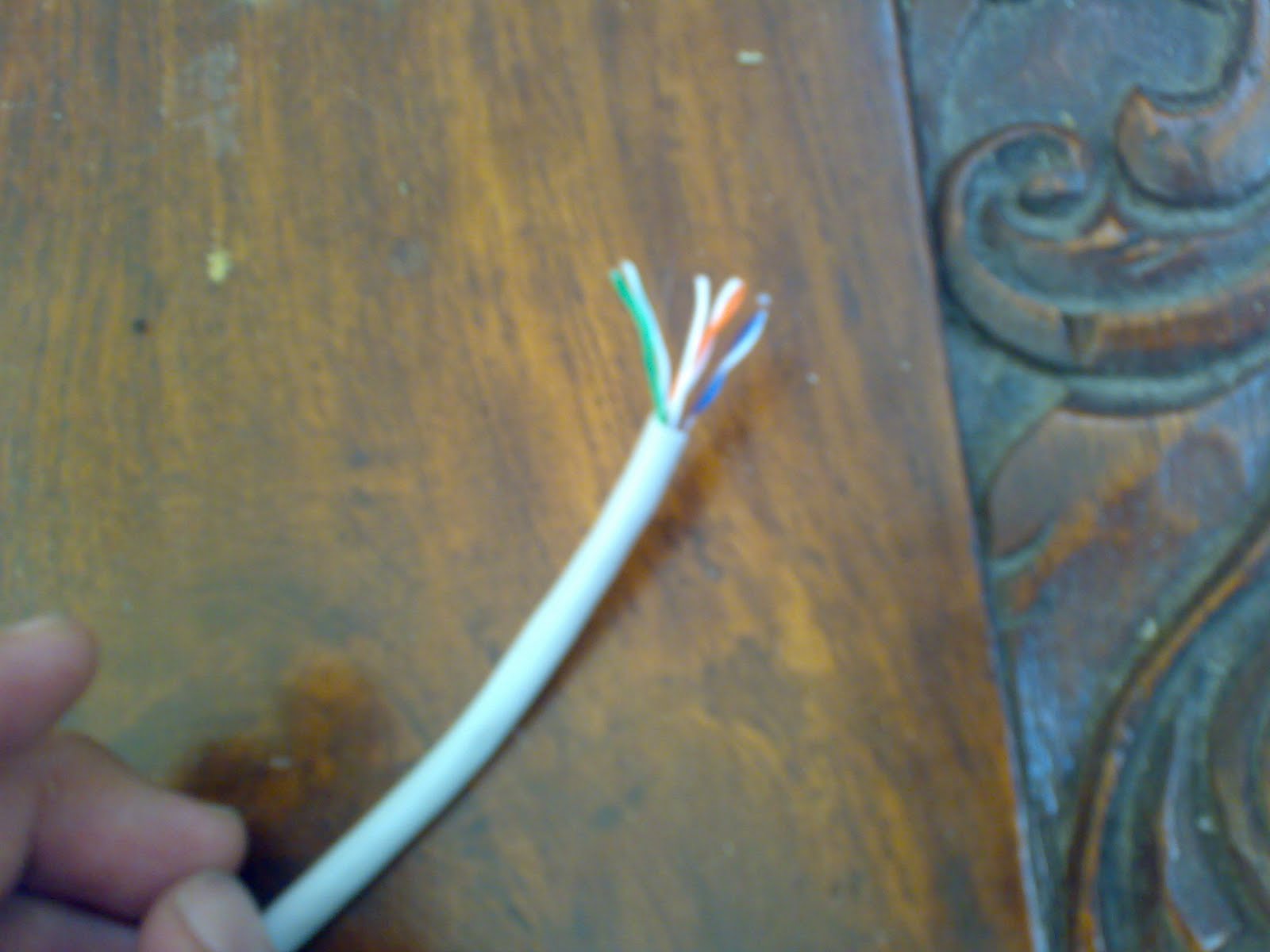

Pisahkan kabel-kabel dari lilitannya
seperti gambar ini :

Langkah Ketiga :
ada beberapa pemasangan kabel LAN, seperti : TIA/EIA-568-A (T568A)
(putih hijau-hijau), (putih orange-biru), (putih biru-orange), (putih coklat-coklat)
· TIA/EIA-568-B (T568B) (putih orange-orange), (putih hijau-biru), (putih biru-hijau)
(putih coklat-coklat), dan
· Crossover/Peen adalah gabungan dari T568A dengan T568B
seperti gambar


Langkah keempat : membuat crossover/Peen jadi susun ujung yang satu dengan T568A (putih hijau-hijau), (putih orange-biru), (putih biru-orange), (putih coklat-coklat)

Langkah ke Lima :
setelah di susun , maka kabel tsb di susun agar rata

Langkah ke Enam :
Masukan kabel yg sudah di susun ke dalam connector, ingat . kabel tsb harus rapih dan harus sesuai susunannya.apabila tidak rapih , maka tidak terjadi sinkronisasi. ( tidak konek )


Langkah Ketujuh :

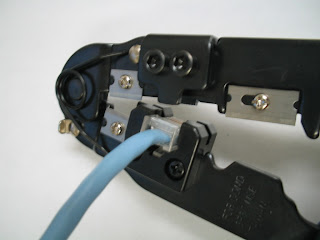

pasangkan kabel dengan konektornya menggunakan crimp tool dengan bagian yang bergerigi di hadapkan ke tembaga, tekan agak kencang sampai pin yang ada di konektor tertancap ke kabel dan terdengar bunyi klik seperti gambar ini :


Langkah Kedelapan ikuti langkah yg seperti semula tetapi beda susunan , dengan susunan sbb : T568B : (putih orange, orange), (putih hijau, biru), (putih biru, hijau), (putih coklat, coklat)

Langkah Kesembilan : setelah semuanya selesai , maka di tes menggunakan cable tester.apabila nyala lampu sesuai susunan, maka pemasangan kabel lan berhasil.

sekian dan selamat mencoba

Bandung, April 2010 .
